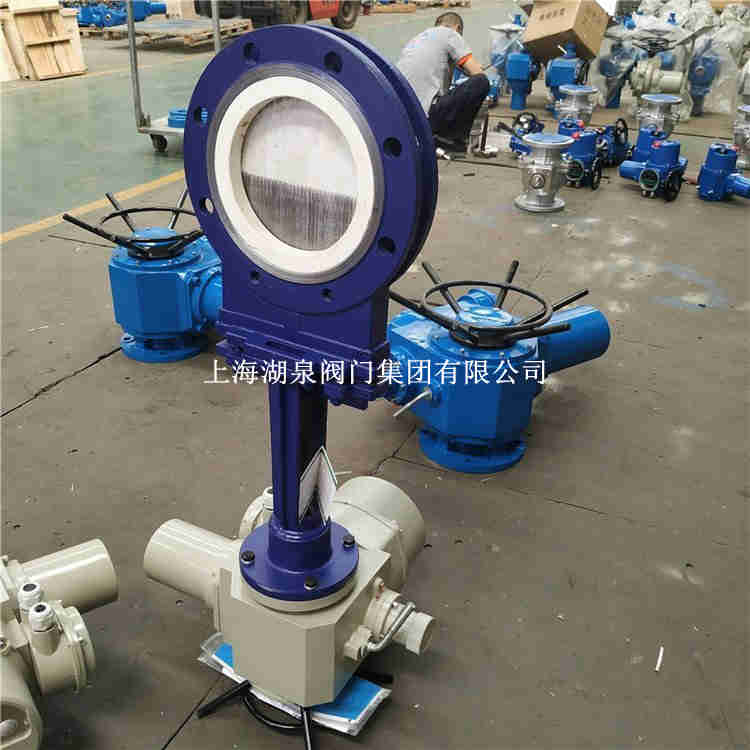

上海湖泉閥門集團有限公司z941h-16c電動閘閥產品介紹及使用說明書——閘閥型號編制方法：  閘閥附加代號：WZ表示波紋管閘閥、DZ低溫閘閥、NKZ真空閘閥、PZ刀型閘閥；  閘閥類型表示：Z；  驅動方式表示：手動無代號、2電液動、3渦輪蝸桿、5-錐齒輪傳動、6氣動、9-電動；  連接方式表示：4法蘭連接，6焊接，7對夾式；  結構形式表示：0彈性閘板、1明桿楔式單閘板、2-明桿楔式雙閘板、3-明桿平行式單閘板、4-明桿平行式雙閘板、5暗桿楔式單閘板、6暗桿楔式雙閘板、7暗桿平行單閘板、9暗桿平行雙閘板；  密封材料材料：W閥體直接加工、T合金、X橡膠、F氟塑料，H-Cr不銹鋼，Y硬質合金、M蒙乃爾合金；  壓力等級表示：PN1.0-32Mpa，10=1.0MPA表示壓力為十公斤，150LB-1500LB表示美標磅級壓力，5-63K表示日級壓力；  閥體材料表示：Z-灰鑄鐵、Q球墨鑄鐵，T合金，C碳鋼、P不銹鋼304，R不銹鋼316，V鉻鉬釩鋼。  舉例WZ41H-150LB美標波紋管閘閥，W波紋管、Z閘閥、4法蘭、1明桿楔式單閘板、H不銹鋼、150LB磅級壓力。  閘閥常見型號：  彈性座封閘閥：Z40X、Z40H；  不銹鋼閘閥：Z40W、Z41W、Z40H、Z41H；  電動閘閥：Z940H、Z941H、Z943W、Z944H、Z945X、Z943H;  氣動閘閥：Z641F、Z641H、Z641W；  焊接閘閥：Z60H、Z61H、Z62H、NKZ64H；Z560H、Z561H、Z960H、Z961H；  漿液閥：Z73X、Z73H、Z673X、Z673H、Z973X、Z973H；  刀型閘閥：PZ43H、PZ543H、PZ643H、PZ943H、PZ73H、PZ573H、PZ673H、PZ973H；  明桿閘閥：Z41X、Z41H、Z41X、Z42H、Z44X；  暗桿閘閥：Z45X、Z45H、Z47F；  螺旋閘門：LMD單向、LMS雙向；  傘齒輪閘閥：Z540H、Z541H、Z542H、Z543H、Z545H;  波紋管閘閥：WZ41H、WZ41W；  低溫閘閥：DZ40H、DZ40W、DZ40Y、DZ41F、DZ41H、DZ41W、DZ41Y。

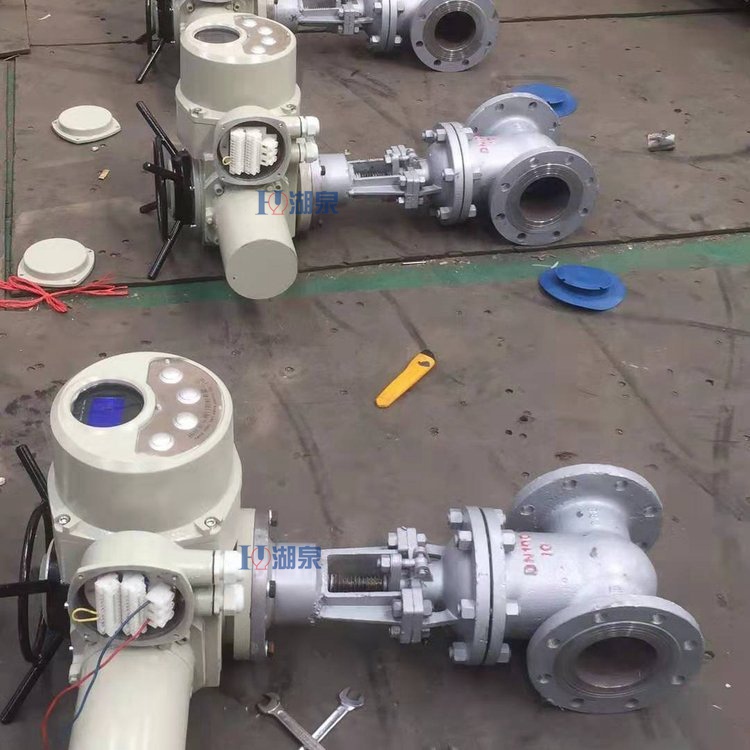

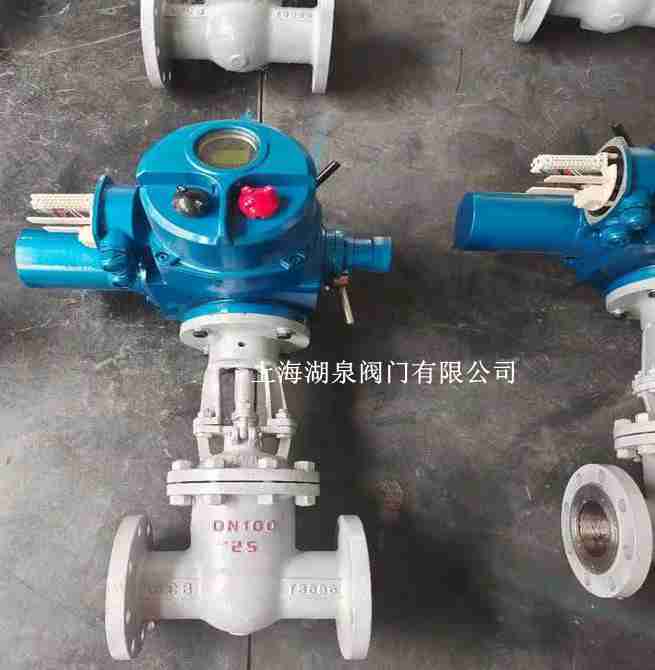

電動閘閥是通過電動執行器來控制的一種閥門，簡單的說就是智能閘閥，電動閘閥的性能穩定，密封性相對較好，如果想選擇自控閥門，那么電動閘閥將會是理想的選擇。  電動閘閥型號含義：  電動閘閥的型號可以分為好幾種，不同型號的電動閘閥其含義即不同。  如良贊Z941H-25C DN250電動閘閥型號含義表示如下：  Z-代表為閘閥的閘字的首字母的簡稱。也就是代表閘閥。  9-就是我們驅動方式為電動。也就是我們俗稱的電裝或者電動頭。  4-說明它的連接為方式為法蘭。  1-我們專業名稱叫：明桿契式單閘閥。通俗說法角：剛性閘板，單閘板。  H-密封圈為：合金密封面，密封圈或襯里為Cr13系列不銹鋼。  25-指的是閘閥所需要的壓力為25公斤。  C-主體閘閥為WCB鑄鋼(也叫碳鋼)  DN250-閥門口徑為250，可以簡單來理解就是閥門的大小。

閘閥閥桿按運動形式分為明桿（升降軸）和暗桿（旋轉軸），閘閥因此而分為明桿閘閥和暗桿閘閥兩種。（1）明桿閘閥。手輪（或其他驅動裝置）固定在閥桿螺母上，當手輪（或其他驅動裝置）轉動帶動閥桿螺母旋轉時，閥桿作上下移動，從而帶動閘閥作升降運動而啟閉管路。（1）明桿閘閥開啟時，閥桿從手輪上方伸出，可以直接顯示閘閥的開啟程度。閥桿梯形螺紋在閥桿上的上半部，不予介質直接接觸，不受介質腐蝕，而且潤滑方面。因此，它適用于腐蝕性介質、污濁介質和高溫蒸汽介質的閘閥上。閥的啟閉程度可以從螺紋直接看出，便于操作也是其優點之一。不足之處是，由于螺紋外漏，容易黏上空氣中的塵埃，加速螺紋磨損，故應盡量安裝于室內。盡管如此，應用還是較為廣泛。（2）暗桿閘閥。手輪（或其他驅動裝置）固定在閥桿上，閥桿螺紋固定在閘板頂部，當手輪（或其他驅動裝置）轉動時，閥桿螺紋帶動閘板作升降運動。閥桿只能做旋轉運動。優點是，開啟時閥桿不升高，所需安裝空間較小。故它常作為大通道閘閥，或安裝空間受限制的場合。由于閥桿不做升降運動，不能像明桿閘閥那樣，通過閥桿伸出長度來顯示開啟程度，因此，應裝設開度指示器。暗桿閘閥由于閥桿螺紋部分和閥桿螺母均在閥腔內部與介質接觸，因而，易受介質腐蝕，閥桿螺紋等難于潤滑。  閥體和閥蓋  閥體與閥蓋多用于法蘭連接。閥體內的介質通道大多是圓筒形等截面的，對于較大口徑的閘閥也采用閥座縮口的，即通道逐漸收縮，通過發閥座后，又逐漸擴大，其優點是：  （1）使閥的零件尺寸有所減小，重量減輕，從而節省材料。減小了密封面，精加工量減少。（2）由于減小了閘板的尺寸，使在閘板上的作用力減小，閘閥的啟閉力相應減小。因通道收縮會增加水的阻力。故在高壓蒸汽管道上，一般為了減小阻力，常在關閉件之下連一導向管，以減小阻力及防止介質里的微粒落入閥體中。

安裝指南  確認安裝位置，確保管道清潔，無雜質和異物。 根據連接方式選擇合適的安裝工具，如法蘭螺栓、對焊機等。 將閘閥吊裝至安裝位置，確保其與管道軸線對齊。 按照所選連接方式進行安裝，確保螺栓均勻緊固，避免泄漏。
操作步驟  開啟閘閥：順時針旋轉手輪或操作機構，使閘板離開閥座，開啟流體通道。 關閉閘閥：逆時針旋轉手輪或操作機構，使閘板緊密貼合閥座，關閉流體通道。 調節流量：根據實際需要，旋轉手輪或操作機構至適當位置，調節流體流量。


維護保養  定期檢查閘閥密封性能，如有泄漏及時處理。 定期對閘閥進行清洗，去除附著的雜質和銹蝕。 潤滑轉動部件，確保操作靈活。 檢查緊固件是否松動，如有松動及時緊固。
故障排除  泄漏：檢查密封面是否磨損或損壞，如有需更換密封件。 操作不靈活：檢查轉動部件是否有卡滯或銹蝕，如有需進行清洗和潤滑。 無法關閉或開啟：檢查閥桿是否彎曲或斷裂，如有需更換閥桿。
安全注意事項  操作閘閥時，嚴禁使用過大力量，以免損壞閥門或操作機構。 嚴禁在閥門未完全關閉的情況下進行維護或檢修工作。 在高溫、高壓或腐蝕性介質環境中使用時，需特別注意安全。
使用限制  禁止超壓使用，以免損壞閥門。 禁止用于輸送含有固體顆粒的介質，以免損壞密封面。 禁止用于輸送易燃、易爆、有毒或腐蝕性介質，除非采用特殊設計的閥門。 請務必遵守以上使用說明和安全注意事項，以確保閘閥的正常運行和使用安全。
