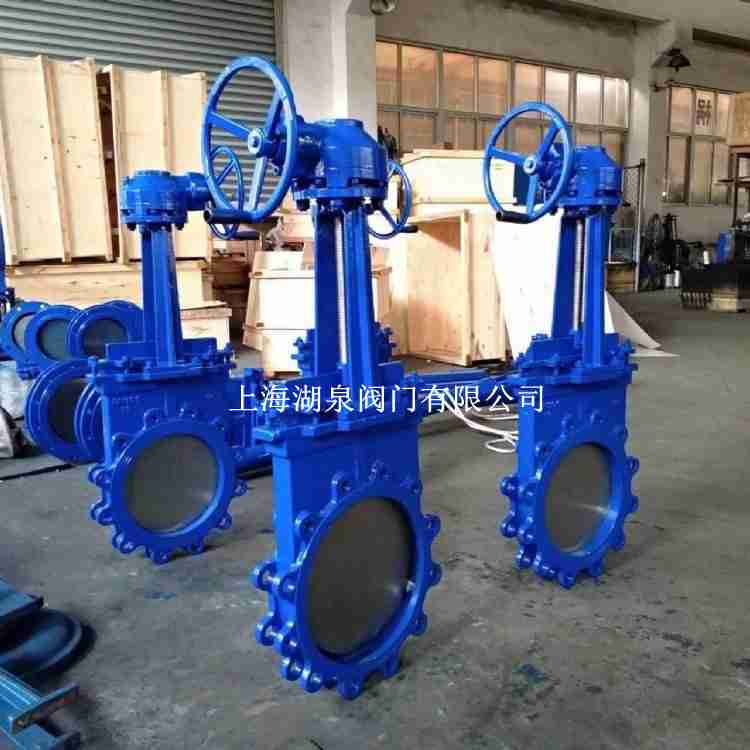

電動刀型閘閥pz973h-10c DN100說明書
產品特點: Z973F、Z973H電動刀型閘閥(刀閘閥)PN6～PN16 1.電動閘閥可安裝在水平管路或垂直管路上,單雙閘板閘閥應安裝在水平管路上,且手輪應位于閥門上方,不允許朝下安裝。閘閥介質流動方向不受限...提供【電動刀型閘閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。刀型閘閥驅動方式:手動,鏈輪,電動,氣動,液動,傘齒輪,電控液動和氣液動等驅動方式。刀型閘閥外形:明桿,暗桿兩種。刀型閘閥材質:鑄鐵、鑄鋼、碳鋼、不銹鋼、襯氟...用于化學工業,煤炭,糖,污水和造紙等領域。這尤其適用于造紙行業中的管道調節和節流。電動刀閘閥的工作溫度:≤425℃,公稱壓力:1.0-1.6MPa。
刀型閘閥(手動、氣動、電動、碳鋼、鑄鋼、不銹鋼)搜索遠一閥門PZ973F/W-6P/10P/16P/R/RL不銹鋼電動刀型閘閥超短結構長度,節省材料,可使管路系統整體重量大大減輕。占用有效空間小,...PZ973H、PZ973F、PZ973Y 電動刀閘閥,電動驅動、對夾式連接、明桿平行式剛性單閘板,閥座密封面為硬質合金與聚四氟乙烯,公稱壓力 PN10~16,閥體材料為碳素鋼(PZ973H-10C~1...刀閘閥的安裝要求較為嚴格，一般應根據閥門的使用要求選擇合適的位置進行安裝。
我公司刀閘閥根據應用不同可分為:手動刀閘閥、氣動刀閘閥、電動刀閘閥、傘齒輪刀閘閥、對夾式刀閘閥、法蘭式刀閘閥、鏈輪式刀閘閥、電液動刀閘閥、手動漿液閥、液動漿液閥、氣動漿...采用刀型閘板,具有良好的剪切作用,適宜于漿料、粉粒料、纖維等難以控制的流體,是廣泛應用于造紙、石化、礦山、排水、食品等行業。
刀型閘閥相關參數
密封結構：單向密封、雙向密封
閥門結構：明板明桿、暗板明桿、穿透式、雙向開
支架形式：三角式，四柱式，鋼板式，暗板式，拱橋式（獨有結構）
連接形式：對夾、法蘭
公稱通徑：DN50~DN3000 NPS 2”~120”（可非標定制）
工作溫度：≤1000℃（具體耐溫以選型材質為準）
執行機構：手輪、氣動、手氣動、電裝、電液動、液動、傘齒輪、鏈輪、杠桿
|
密封類型 |
閥座材質 |
溫度 |
適用介質及特性 |
不適用工況 |
|
硬 |
STL |
≤500 |
硬質合金硬度達93HRA，適用各種顆粒介質管道，耐磨性強不易變形。 |
硬密封不適用帶氣體、液體含量介質管道，硬密封泄漏量大密封性差（D級）。不推薦使用在不允許內漏氣體、液體等微介質管道及工況。 |
|
TC |
≤300 |
陶瓷具有極高的耐磨損.耐腐蝕，沖蝕性能，適用各種高強度顆粒物介質管道，如煤渣、煤粉、高濃度礦漿等。 |
||
|
507 |
≤425 |
金屬密封適用各種中低強度介質工況，如渣水混合物、粉塵、物料等。 |
||
|
軟 |
NBR |
≤80 |
丁晴橡膠適用各類氣體、液體介質管道，耐油性良好，耐磨性良。 |
不推薦使用在帶顆?；蚬虘B(tài)介質管道。其介質極易損壞磨損橡膠本體。 |
|
EPDM |
≤150 |
三元乙丙橡膠適用各類氣體、液體介質管道，耐酸堿性良，耐磨性優。 |
||
|
PTFE |
≤200 |
聚四氟乙烯橡膠適用各類氣體、液體介質管道，耐酸堿性優，耐磨性優。 |
||
|
PU |
≤120 |
聚氨酯硬度達95HRA，具有耐油、耐磨、耐低溫老化等性能，其特性極其耐磨，且回彈性好，密封性極優。適用各種含氣體液體顆粒物料等混合介質管道，混合使用百分百0泄露。 |
不推薦使用在衛生級介質管道。 |
| 閥門本體及零配件材料選用標準 | |||
|
零件名稱 |
材料名稱 |
材料牌號 |
國家標準號 |
|
閥體 |
球墨鑄鐵 |
QT450-10 |
GB/T 12227 |
|
碳素鋼 |
WCB、A305 |
GB/T 12228、GB/T 12229 |
|
|
奧氏體不銹鋼 |
CF8、CF3、CF8M、CF3M、310S |
GB/T 12230、GB/T 4237 |
|
|
304、304L、316、316L |
ASTM A182:2007、ASTM A240:2007 |
||
|
閥板 |
奧氏體不銹鋼 |
304、304L、316、316L |
ASTM A240:2007 |
|
06Cr19Ni10、22Cr19Ni10、06Cr17Ni12Mo2 |
GB/T 4237 |
||
|
閥桿 |
不銹鋼圓棒 |
304、304L、316、316L |
ASTM A479:2008 |
|
支架 |
碳素鋼 |
WCB |
GB/T 12229 |
|
Q235 |
GB/T 700 |
||
|
閥桿螺母 |
銅合金 |
ZcuZn38Mn2Pb2、ZcuSn5Pb5Zn5 |
GB/T 12225 |
|
含鎳鑄鐵 |
D-2 |
ASTM A439:83(2009) |
|
|
填料密封件 |
石墨編織填料 |
- |
JB/T7370-1994 |
|
閥座密封圈 |
聚四氟乙烯 |
- |
HG/T 2903 |
|
橡膠 |
氟橡膠、丁晴橡膠、三元乙丙橡膠 |
- |
|
|
手輪 |
碳素鋼 |
25、Q235A |
GB/T 699、GB/T 700 |
|
球墨鑄鐵 |
QT400-15、QT450-15 |
GB/T 12227 |
|
